商品説明
縦型サイレント エアコンプレッサー 30L VSC071の補修パーツです。
対応商品コード：2004000010715
対応商品コード：2004000010715
カテゴリ
商品仕様
| パーツNo. | パーツ名 | 備考 |
|---|---|---|
| 1 | L形ジョイント | |
| 2 | モーターAssy | 2、28のセット |
| 3 | 吐出管 | |
| 4 | エアフィルター | チューブ付き 1台分は2個必要 |
| 6 | 圧力スイッチ | 圧抜きバルブ付き |
| 7 | コンデンサー | |
| 8 | 安全弁 | |
| 9 | 防振ゴム(1台分) | 9、11の1台分セット |
| 10 | 圧抜きチューブ | ナット付き |
| 12 | 接続ニップル | |
| 13 | レギュレーター | ゲージ付き |
| 14 | 圧力ゲージ大 | |
| 15 | チェックバルブ | |
| 16 | エアコック | |
| 17 | 圧力ゲージ小 | |
| 20 | 接地ゴム(1台分) | 19、20、22、23の1台分セット |
| 21 | ドレンコック | |
| 24 | 電源コード | |
| 25 | サーキットブレーカー | |
| 30 | 圧抜きバルブ | |
| P03 | シリンダーヘッドパッキン(1台分) | 1台分(2個)セット |
| P04 | コネクティングパイプパッキン(1台分) | 1台分(4個)セット |
| P08 | バルブプレート(1台分) | 1台分(4個)セット |
| P10 | シリンダーパッキン(1台分) | 1台分(2個)セット |
| P11 | シリンダー(1台分) | 1台分(2個)セット |
| P14 | ピストンリング(1台分) | 1台分(2個)セット |
| P19 | クランクベアリング(1台分) | 1台分(2個)セット |
注意事項

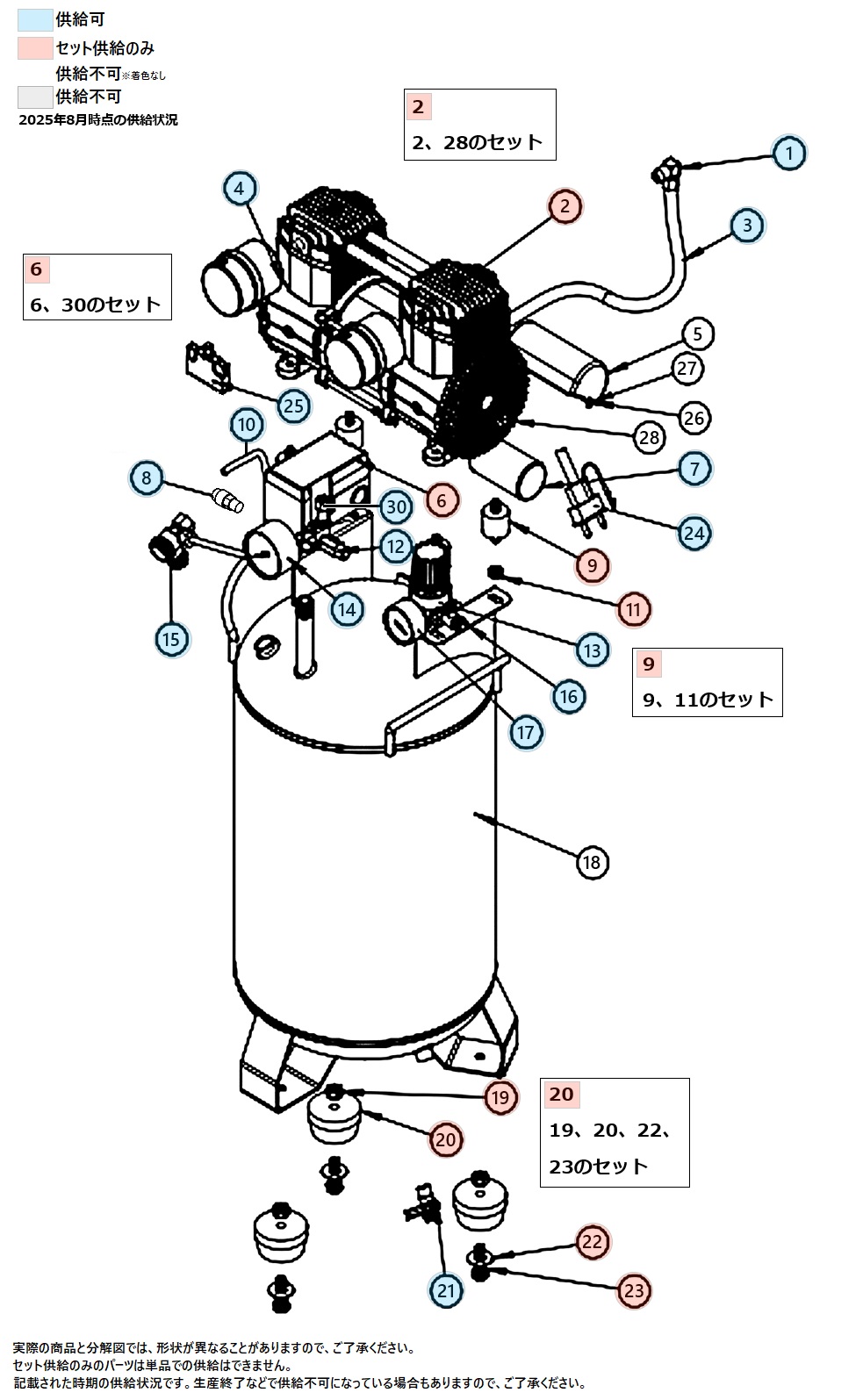

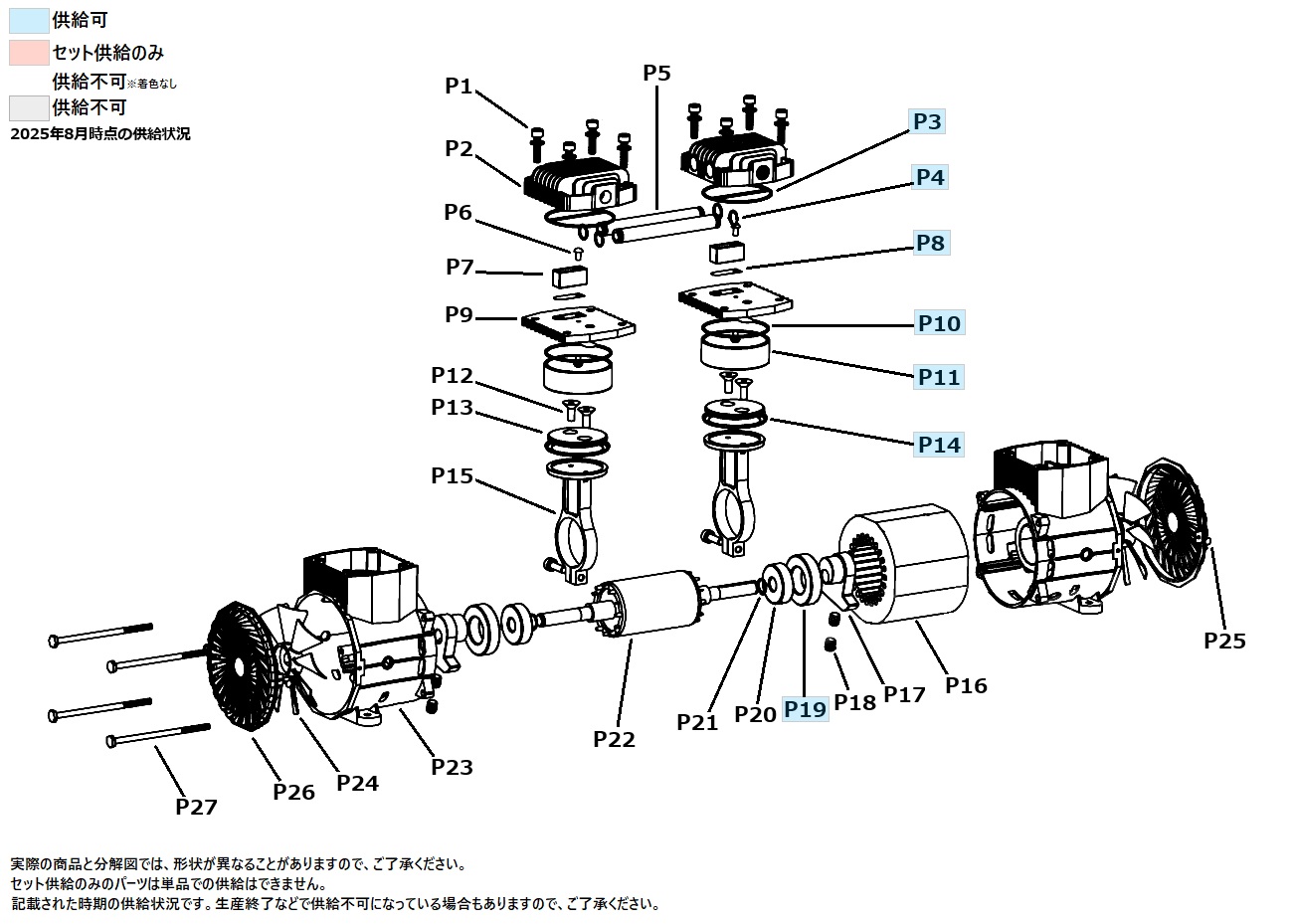

※分解図やリストを確認し購入してください。
※分解図で「供給可」とあっても、生産終了や在庫切れで販売できない場合があります。
※選択肢やリストに表示されない（選択できない）パーツはご購入いただけません。
※対応商品として記載がある、アストロプロダクツオリジナル商品専用の補修パーツです。
※対応商品ではないもの、他社製品には使用しないでください。
※故障の診断、分解や交換作業の方法、必要なパーツの特定などはお答えいたしかねます。
※構造を十分に理解した上で、お客様の責任において作業を実施してください。
※作業に伴う損害、怪我、その他あらゆる不利益に関して、弊社は一切の責任を負いません。
※保証期間中の製品をご自身で補修や分解した場合、製品保証の対象外となります。
