商品説明
3.0TON アルミガレージジャッキ GJ169の補修パーツです。
対応商品コード：2006000001694
対応商品コード：2006000001694
カテゴリ
商品仕様
| パーツNo. | パーツ名 | 備考 |
|---|---|---|
| 1 | ガレージジャッキ用ゴムパッド | |
| 2 | 受皿固定ボルト | |
| 3 | 受皿 | |
| 4 | サドルベース | |
| 5 | サポートピボットピン | 5、6(2個)のセット |
| 7 | フロントアクスルカバー | 7、9(6個)のセット |
| 8 | フロントアクスル | |
| 10 | フロントローラーブッシング(1台分) | 1台分(2個)セット |
| 11 | フロントローラー | 10、11、12、13のセット 1台分は2セット必要 |
| 14 | 取っ手(1台分) | 14(2個)、17(4個)の1台分セット |
| 18 | サポートピボットバー(1台分) | 1台分(2個)セット |
| 20 | アームストップバー | 15(2個)、16(2個)、20のセット |
| 21 | サドルベースピン | 19(2個)、21のセット |
| 24 | サポートピボットスクリュー(1台分) | 1台分(2個)セット |
| 35 | リアキャスター | 13、35のセット 1台分は2セット必要 |
| 36 | リアキャスターベース(1台分) | 1台分(2個)セット |
| 41 | ヒンジブッシュ(1台分) | 1台分(2個)セット |
| 43 | トラニオンブロック | 42、43、44(2個)、46(2個)のセット |
| 44 | リターンスプリングクリップ(1台分) | 1台分(2個)セット |
| 45 | トラニオンアーム(1台分) | 1台分(2個)セット |
| 47 | リターンスプリング | 1台分は2個必要 |
| 48 | 油圧シリンダー | 29(8個)、30(8個)、48、49のセット |
| 49 | ユニバーサルジョイント | P24、P25のセット |
| 50 | ローラーピン | 50、52のセット |
| 51 | ローラー | |
| 53 | ハンドル固定用ボルト | |
| 54 | ハンドル上下セット | 54、56、57のセット スポンジ別売り |
| 55 | ハンドル用スポンジ | |
| 57 | ハンドルロックピン | |
| 58 | ハンドルヨークピン(1台分) | 1台分(2個)セット |
| 59 | ラバーバンパー | 1台分は2個必要 |
| 60 | タイロッド | 31(2個)、32(2個)、59(2個)、60のセット |
| 61 | リフトアームピボットロッド | 38(2個)、61のセット |

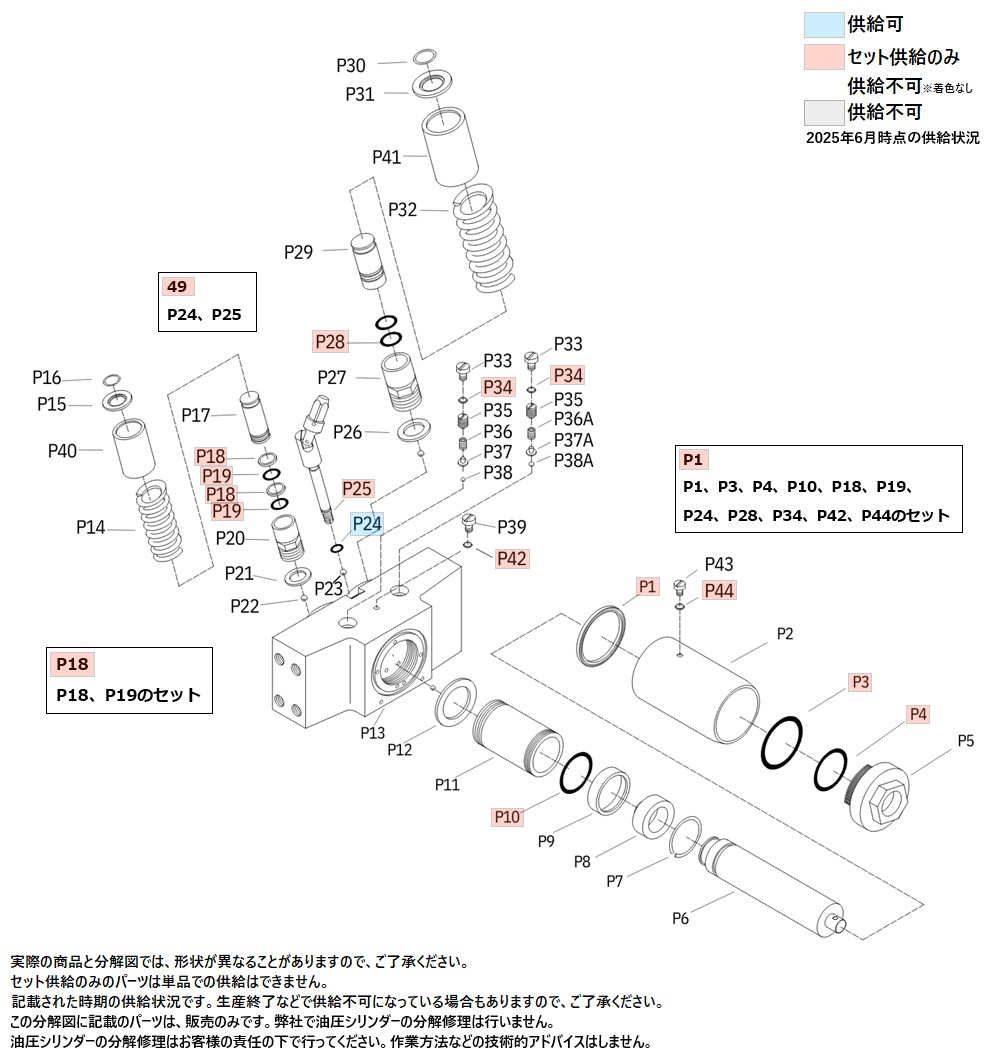

| P01 | 油圧シリンダーオイルシールキット | P1、P3、P4、P10、P18(2個)、P19(2個)、P24、P28(2個)、P34(2個)、P42、P44のセット |
| P18 | ポンプピストンシールキット | P18(2個)、P19(2個)、P28(2個)のセット |
| P24 | ユニバーサルジョイントOリング |
注意事項

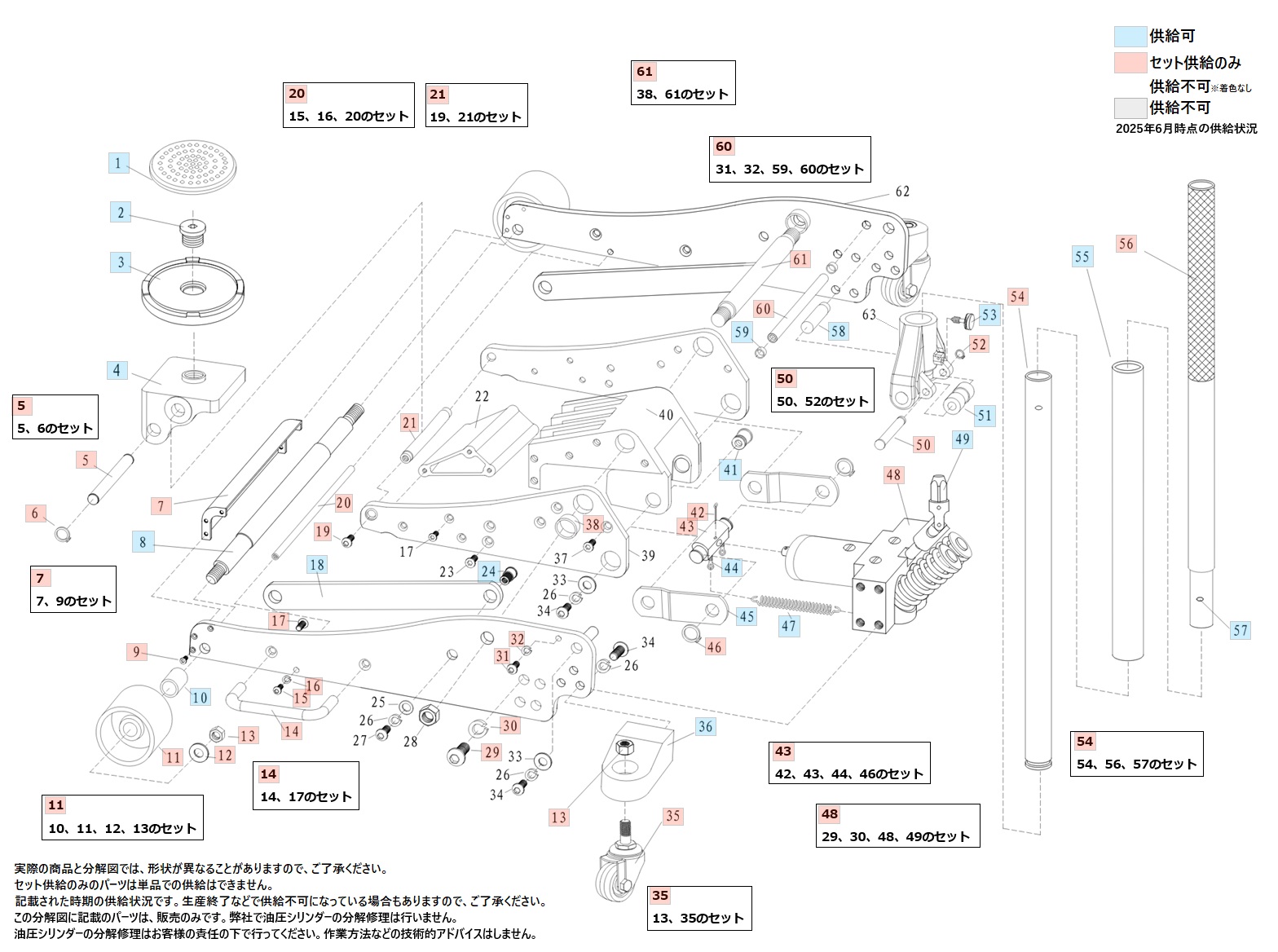

※分解図やリストを確認し購入してください。
※分解図で「供給可」とあっても、生産終了や在庫切れで販売できない場合があります。
※選択肢やリストに表示されない（選択できない）パーツはご購入いただけません。
※対応商品として記載がある、アストロプロダクツオリジナル商品専用の補修パーツです。
※対応商品ではないもの、他社製品には使用しないでください。
※故障の診断、分解や交換作業の方法、必要なパーツの特定などはお答えいたしかねます。
※構造を十分に理解した上で、お客様の責任において作業を実施してください。
※油圧ポンプやシリンダーなどの分解を伴う修理は弊社では行いません。
※作業に伴う損害、怪我、その他あらゆる不利益に関して、弊社は一切の責任を負いません。
※保証期間中の製品をご自身で補修や分解した場合、製品保証の対象外となります。
